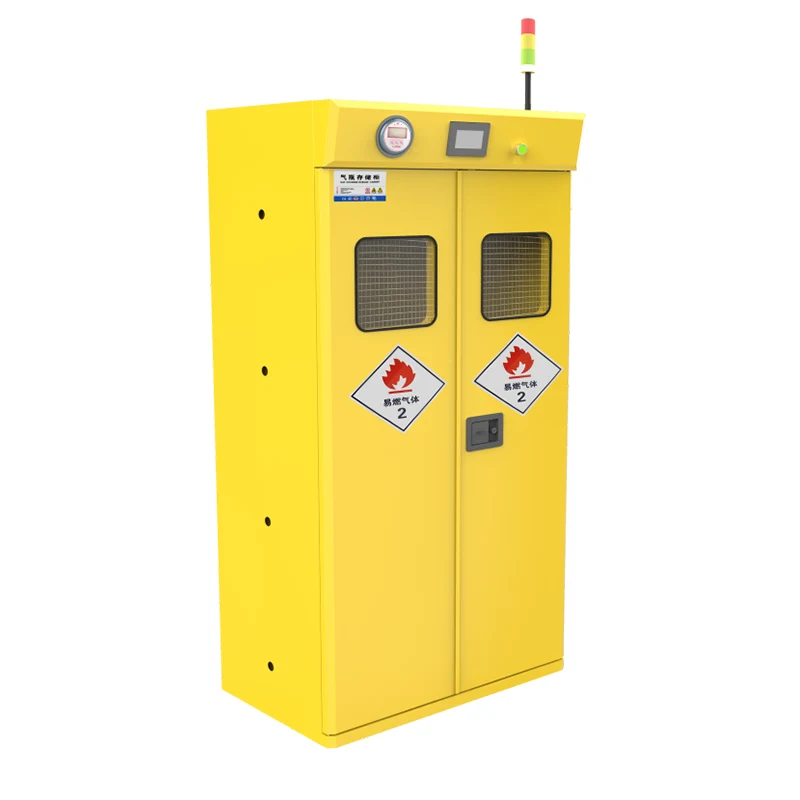

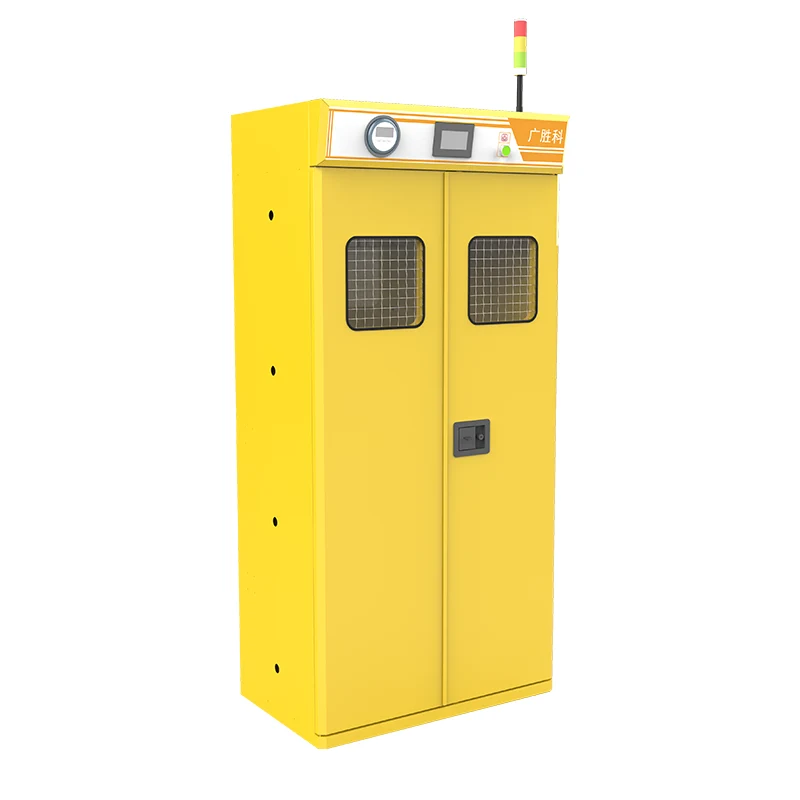

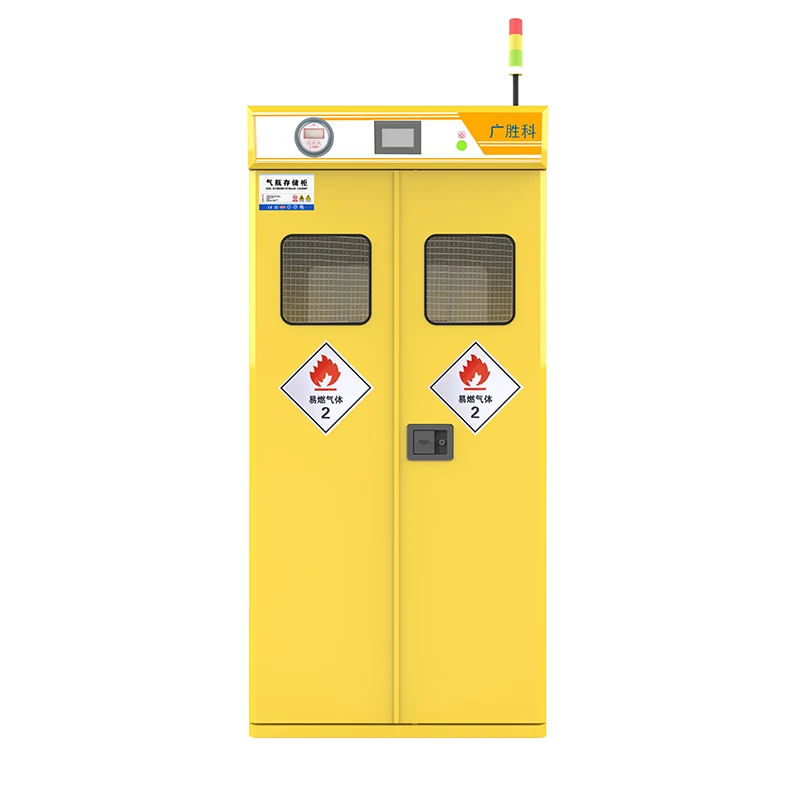

Інтелектуальна вибухозахищена шафа для зберігання газових балонів із двома пляшками

Вибухозахищена шафа для зберігання газових балонів — це безпечне рішення для зберігання різних небезпечних легкозаймистих і вибухонебезпечних газів, включаючи метан, ацетилен, водень, кисень та інертні гази. Він оснащений функцією сигналізації, що забезпечує високу безпеку, надійність і якість.

1. Корпус шафи

Шафа виготовлена ​​з двошарових високоякісних холоднокатаних сталевих листів товщиною ≥1,5 мм кожна. Після травлення та фосфатування поверхня електростатично напилюється епоксидною смолою, що забезпечує чудову стійкість до кислот, лугів та іржі. Зовнішня дверна панель має структуру товщиною 1,5 мм, а проміжний шар заповнений вогнетривким матеріалом з керамічного волокна.

2. Дверна панель

Дверна панель оснащена знімними петлями та прозорим вибухобезпечним скляним оглядовим віконцем на передній частині, що дозволяє користувачам спостерігати за станом використання газових балонів усередині шафи.

3. Оглядове вікно

Оглядове вікно виготовлене із загартованого скла з унікальним і новим дизайном.

4. PASS Hole

Збоку корпусу є отвір PASS для забезпечення належної циркуляції газу всередині.

5. Пересувний фіксуючий пристрій

Рухоме кріплення дозволяє зберігати газові балончики різної висоти та діаметру. Він використовує фіксований механізм фіксації ланцюга з нержавіючої сталі 304, щоб запобігти перекиданню газових балонів.

6. Механічна педаль

Педаль являє собою механічну рампу. У нижній частині шафи є регульована педаль з тисненням з нержавіючої сталі, що полегшує завантаження та вивантаження газових балонів.

7. Блокуючий пристрій

Використовується триточковий замок, що забезпечує підвищену безпеку.

8. Пристрій сигналізації

Прийнято звукову та візуальну систему сигналізації з гучним, але не дратуючим звуком.

9. Автоматична вихлопна система (опція)

10. Газовий випускний клапан

Газовий випускний клапан має конструкцію з подвійним клапаном. Він автоматично подає сигнал і вимикається, коли тиск газу недостатній.

11. Манометр негативного тиску

Негативний тиск всередині шафи можна налаштувати відповідно до типу газу. Це дозволяє користувачам контролювати негативний тиск всередині шафи. Коли датчик всередині шафи виявляє витік газу та активує сигналізацію, верхній вентилятор запускається автоматично, викидаючи газ назовні через вихлопну трубу, щоб забезпечити безпеку робочої зони.

12. Система управління

Система керування має 40 типових газових параметрів, попередньо вбудованих для вибору.

13. Пристрій автоматичного зачинення дверей

Коли температура ззовні шафи досягне 70°C, запірний пристрій дверцят шафи з газовим балоном автоматично розплавиться, і двері автоматично закриються, запобігаючи поширенню вогню всередину.

14. Моніторинг тиску

Негативний тиск всередині камери газового балона відображається в режимі реального часу. Коли тиск буде нижчим за задане значення, автоматично вмикається вентилятор. Максимальний негативний тиск всередині циліндра може досягати 60 Па.

15. Пристрій автоматичного перемикання

Коли тиск газу в одному балоні недостатній, він автоматично перемикається на всю площу циліндра. Коли тиск газу в обох циліндрах недостатній, головний клапан автоматично закриється.

16. Напівавтоматична система перемикання газу з нержавіючої сталі

Ця система підходить для C₂H₂, CO₂, AR, N₂, HE, O₂ і AIR. Максимальний вхідний тиск становить 20 МПа, а вихідний тиск коливається від 0 до 1,6 МПа. Він працює в режимі 1-використання-1-очікування та оснащений 4 мембранними клапанами (2 перемикаючих клапана та 2 продувальних клапана), включаючи клапан скидання тиску. Вхідний і вихідний інтерфейси 1/4” NPT (F).

17. Вибухозахищений електромагнітний клапан

18. Сигналізація низького тиску на цифровому дисплеї (RY-PLB)

Він може контролювати 1 - 4 канали, з рідкокристалічним дисплеєм, звуковою та світловою сигналізацією та цифровим дисплеєм.

19. Датчик тиску з нержавіючої сталі

Діапазон: 0 - 20 МПа; Вихід: 4 - 20 мА; Точність: 0,5% FS; Монтажна різьба: 1/4NPT

Запобіжні заходи та технічне обслуговування

Зберігайте в одній шафі газові балони, що містять газ одного типу. Не змішуйте різні види газів.

Встановлюючи шафу для газових балонів, розмістіть її біля стіни та переконайтеся, що вона розташована рівно.

Тестуйте будильник раз на тиждень. Як правило, використовуйте незапалену запальничку, щоб випустити газ біля повітрозабірника протягом кількох секунд. Якщо сигналізація відповідає звуковим і візуальним сповіщенням, вона функціонує належним чином. В іншому випадку зверніться до фахівця для перевірки та ремонту. (Примітка: під час тестування ніколи не розпилюйте велику кількість газу високої концентрації безпосередньо на внутрішній датчик сигналізації, оскільки це може пошкодити датчик.)

Тримайте внутрішню частину корпусу в чистоті та регулярно видаляйте пил або інше сміття з повітрозабірника датчика.

Примітка. Коли газові балони зберігаються в шафі, не повинно виникати проблем за звичайних обставин, не спричинених людиною. Щоб запобігти повільним або неактивним сигналам тривоги через тривалий період бездіяльності, персонал може проводити тестування сигналізації за допомогою диму та газу, щоб забезпечити нормальну роботу виробу. Зазвичай рекомендується проводити самотестування раз на два місяці.

Параметр (специфікація)

Функція та застосування

Інтелектуальна вибухозахищена шафа для газових балонів виділяється своєю вдосконаленою інтелектуальною системою захисту безпеки. Він оснащений різноманітними високоточними датчиками моніторингу, включаючи датчики контролю концентрації газу, датчики контролю тиску тощо, які можуть точно контролювати стан газу всередині шафи в реальному часі. Після виявлення витоку газу він негайно видає звукові та візуальні сигнали високого рівня (в децибелах) і надсилає тривожні повідомлення на мобільні пристрої відповідного персоналу, щоб забезпечити миттєве виявлення небезпеки. Коли тиск газу всередині шафи змінюється аномально, інтелектуальна система керування швидко реагує та автоматично відключає подачу газу, щоб запобігти нещасним випадкам, спричиненим проблемами тиску, і придушити небезпеку в зародку.

У цеху з виробництва електронних чіпів у процесі виробництва використовуються спеціальні гази, такі як силан і фосфін, які є легкозаймистими, вибухонебезпечними та мають надзвичайно високі вимоги до тиску та чистоти газу. Інтелектуальна вибухозахищена газова балонна шафа може контролювати стан цих газів у реальному часі. У разі витоку або ненормального тиску він швидко подає сигнал і відключає подачу газу, щоб забезпечити безпеку виробництва в цеху та якість продукції. У хімічних лабораторіях великих науково-дослідних установ співіснують численні експериментальні гази, а середовище використання та зберігання газу є складним. Інтелектуальні функції моніторингу та захисту інтелектуальної вибухозахищеної шафи для газових балонів можуть ефективно вирішувати складні ситуації, створювати безпечне та надійне експериментальне середовище для наукових дослідників і допомагати науково-дослідницьким проектам продовжуватись гладко.
