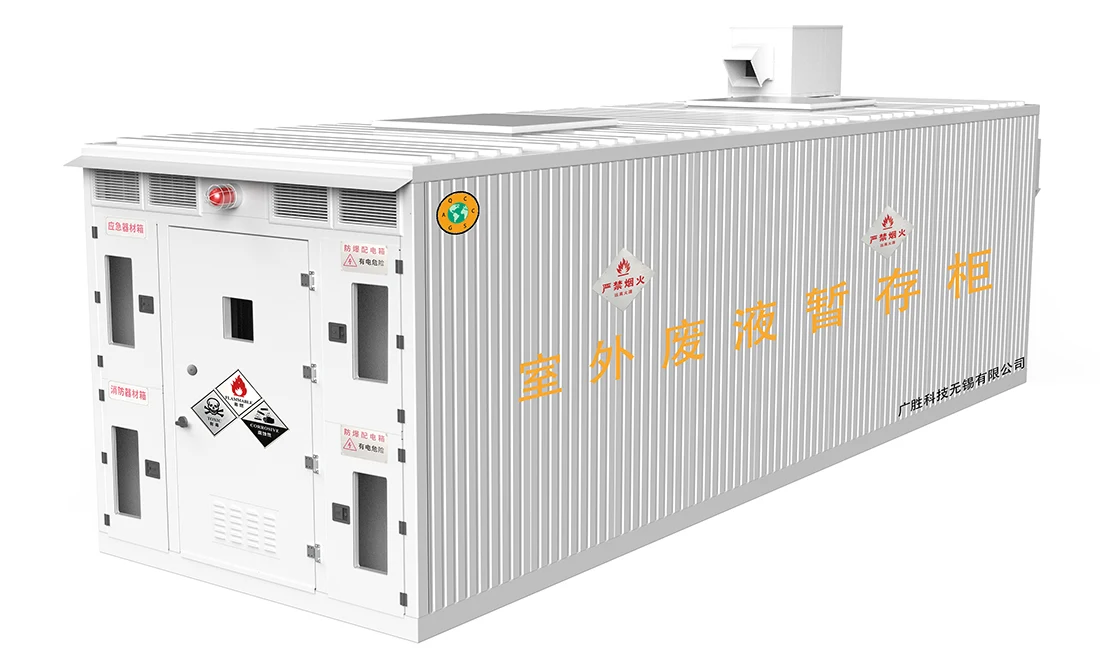

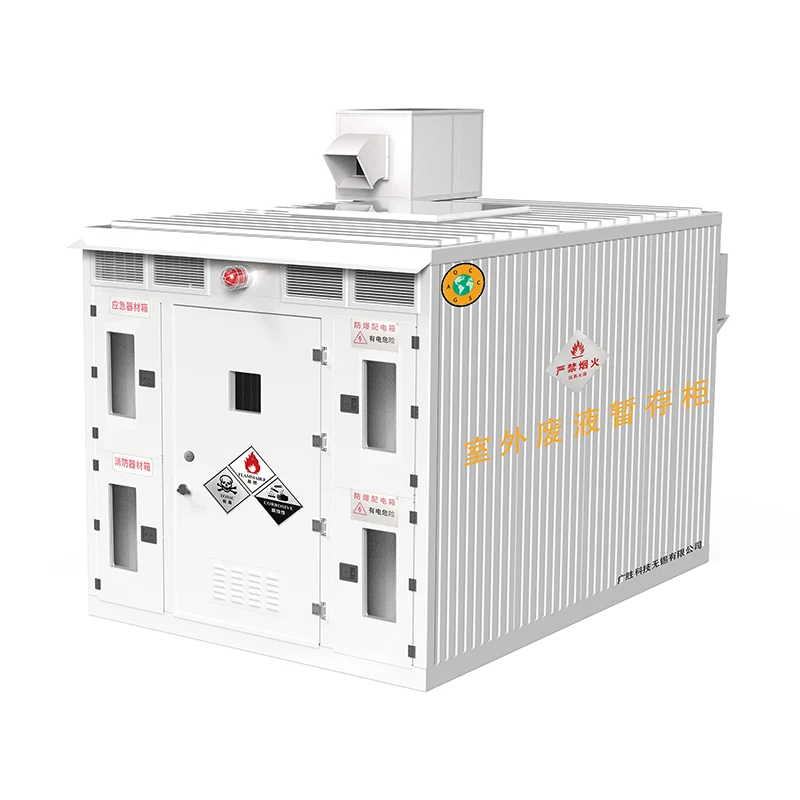

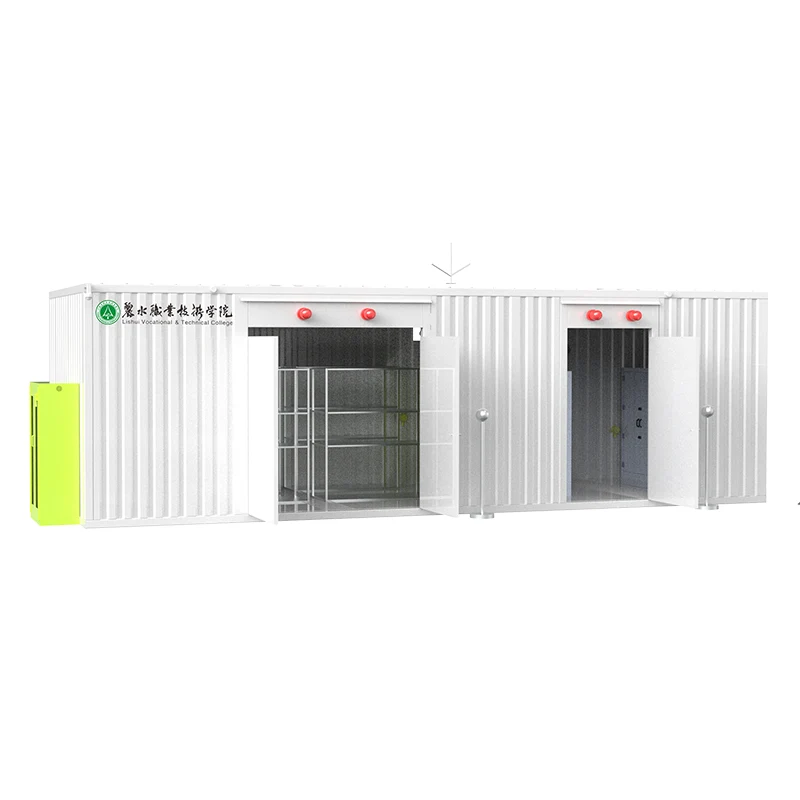

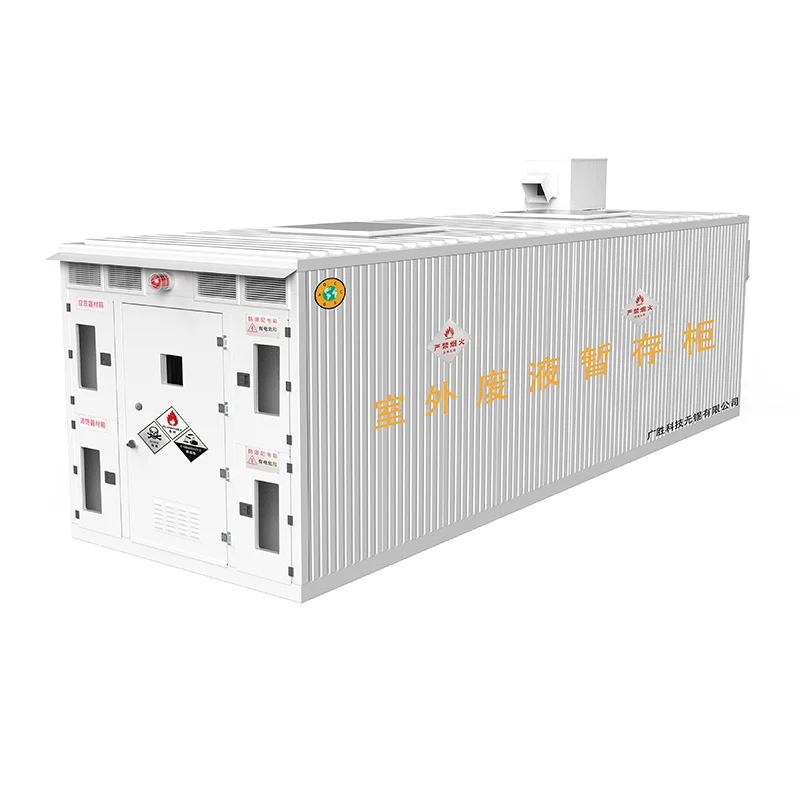

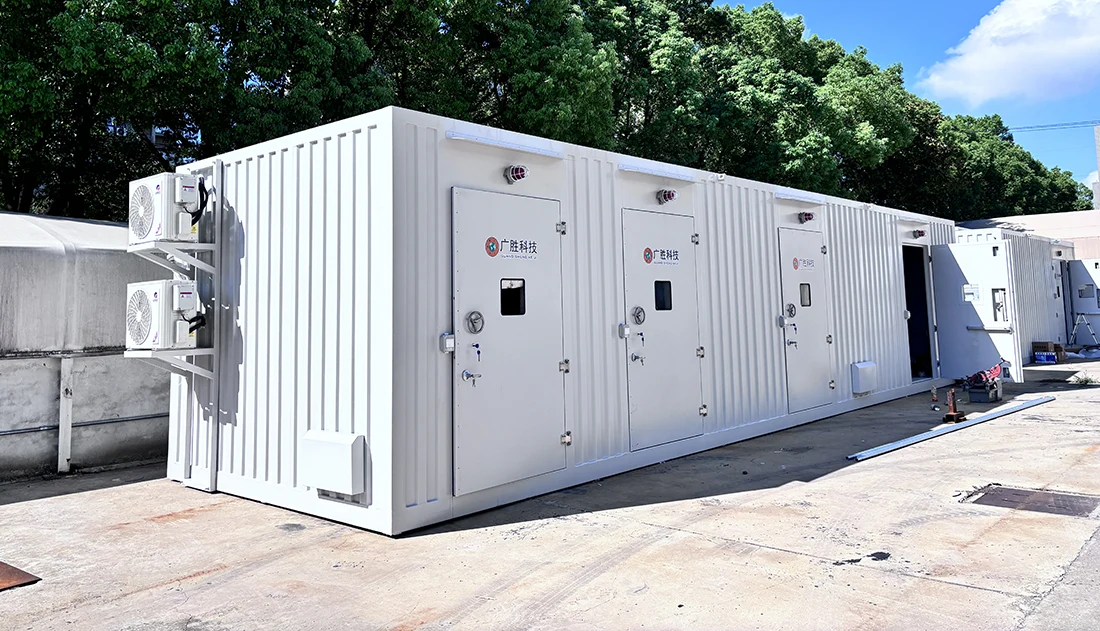

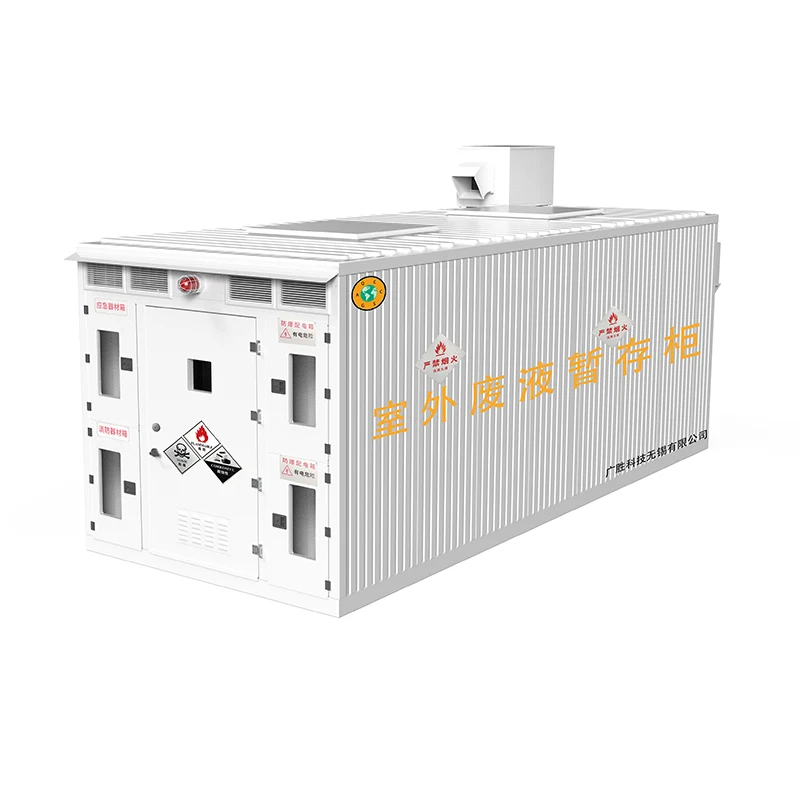

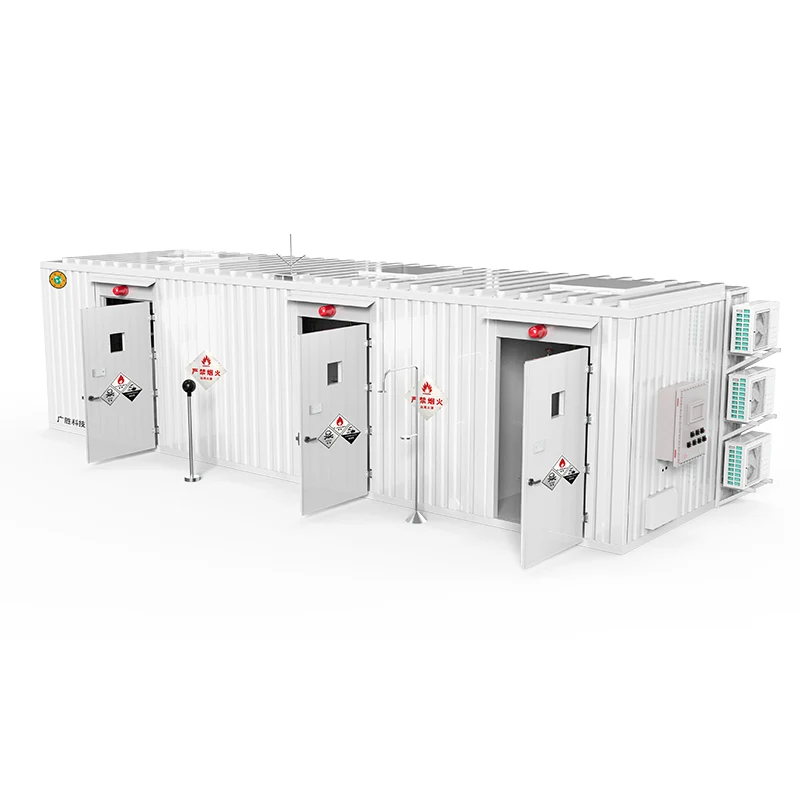

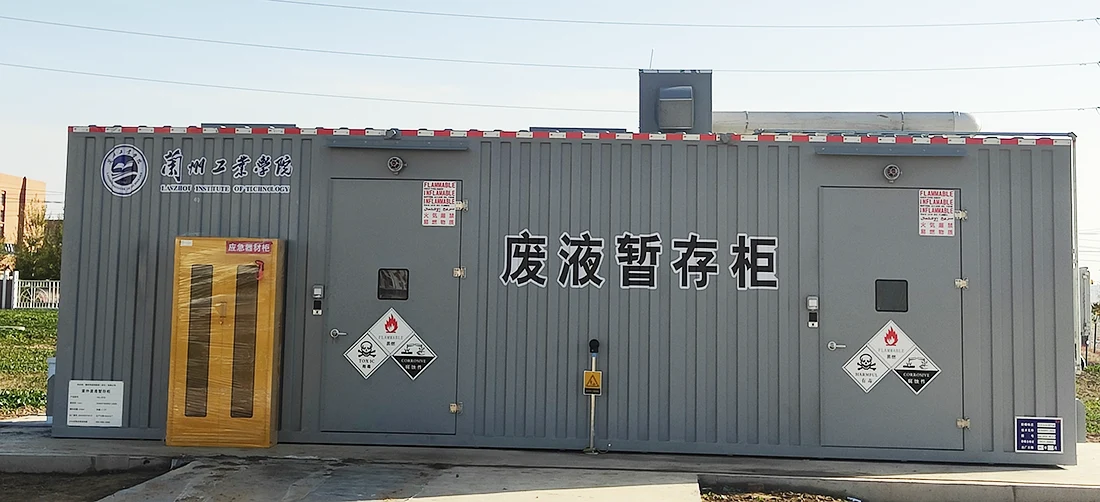

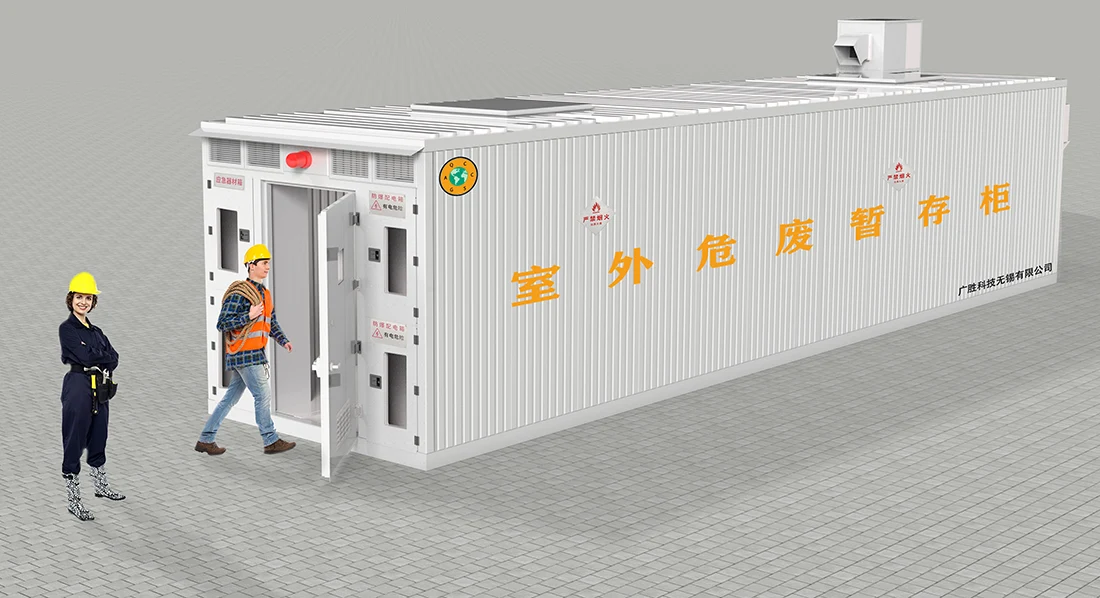

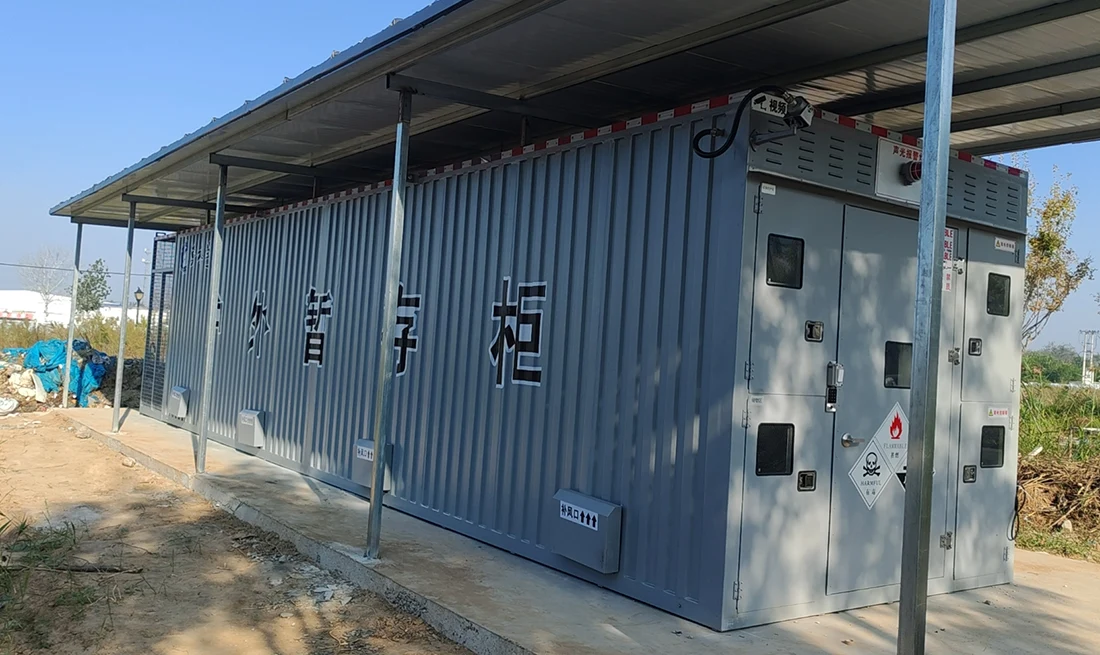

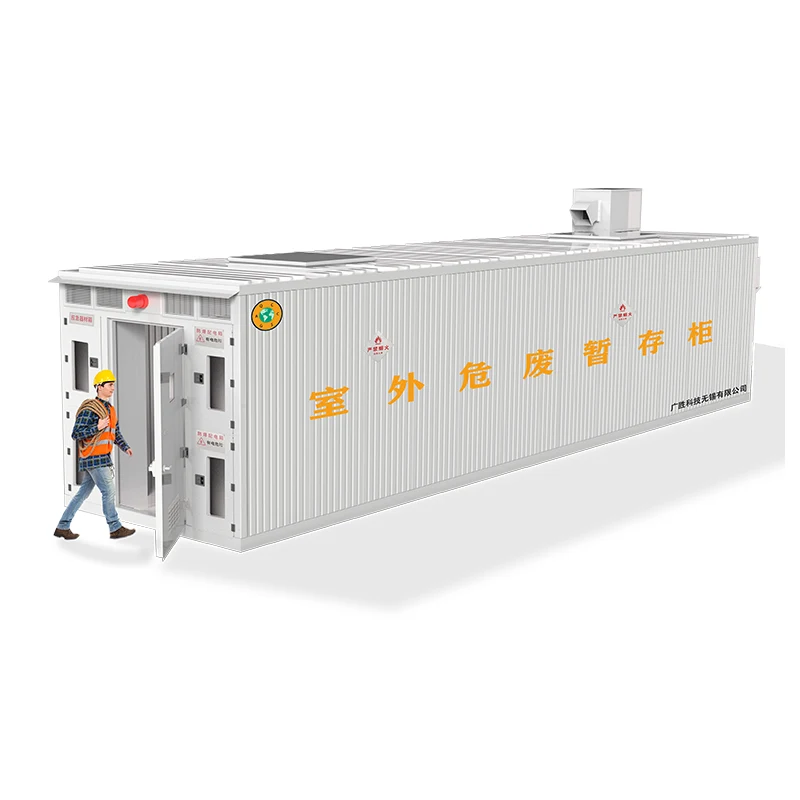

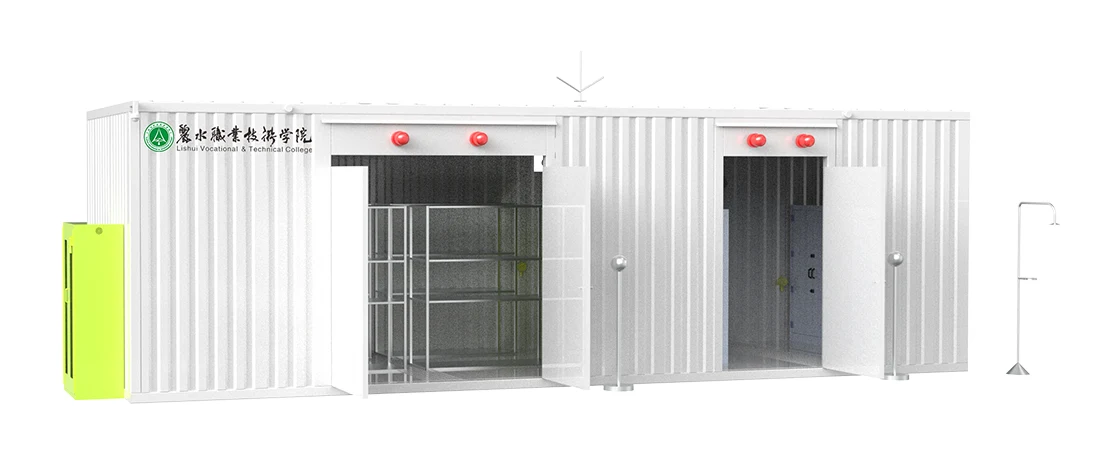

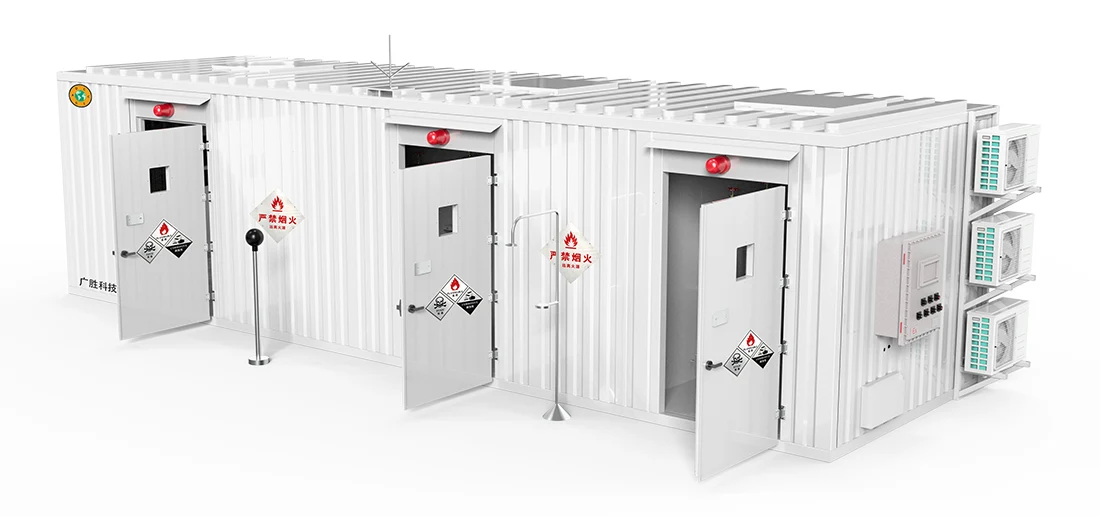

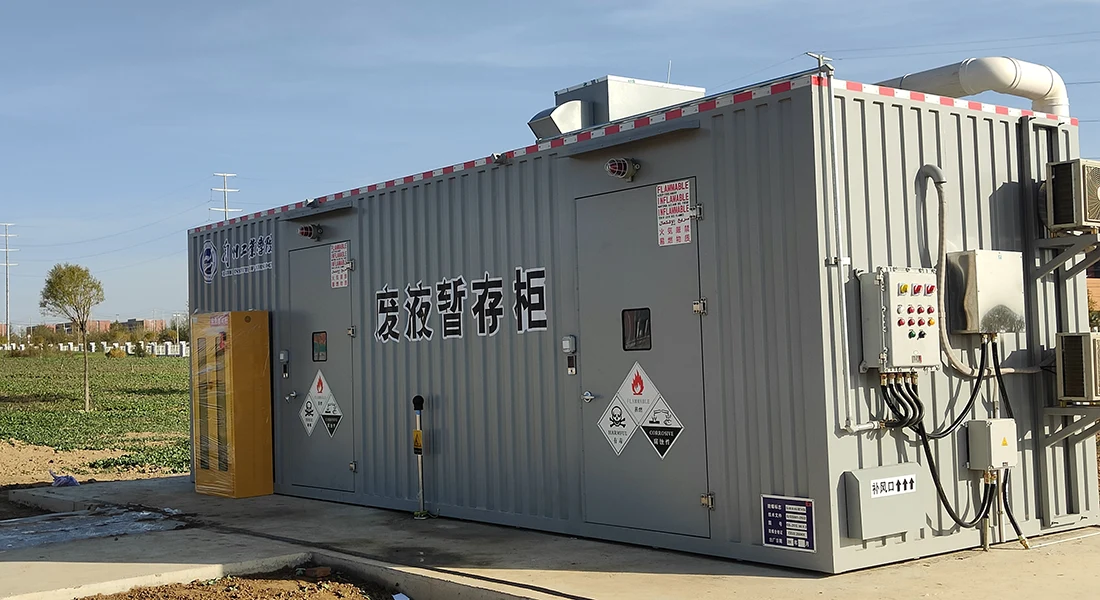

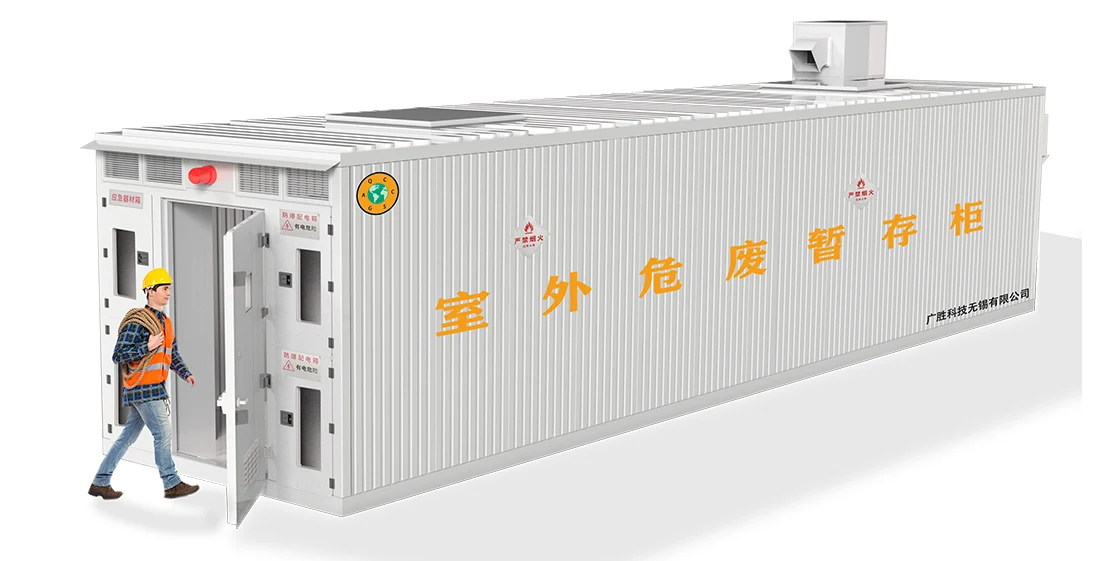

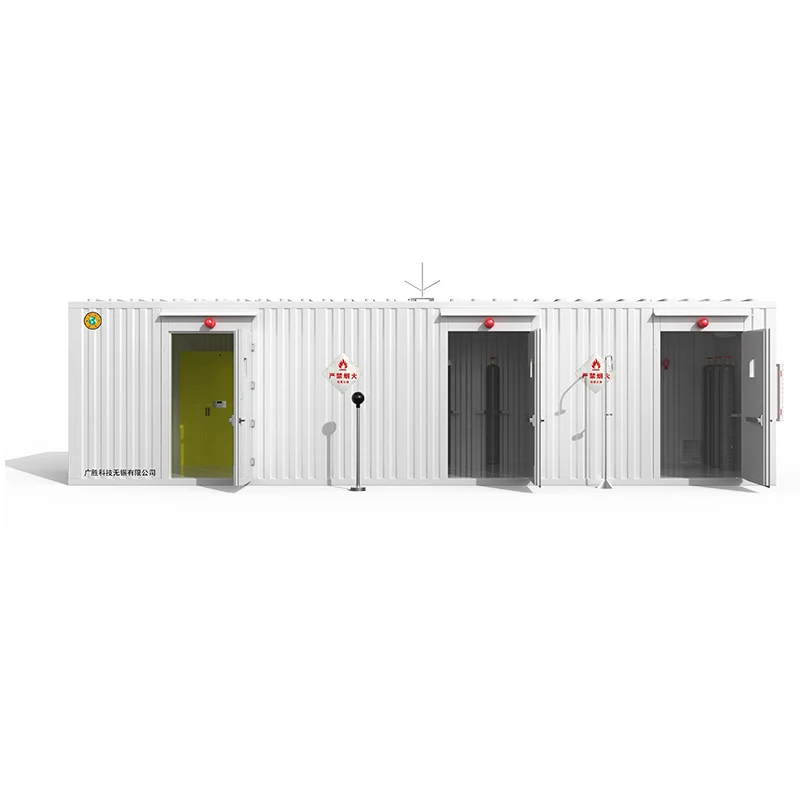

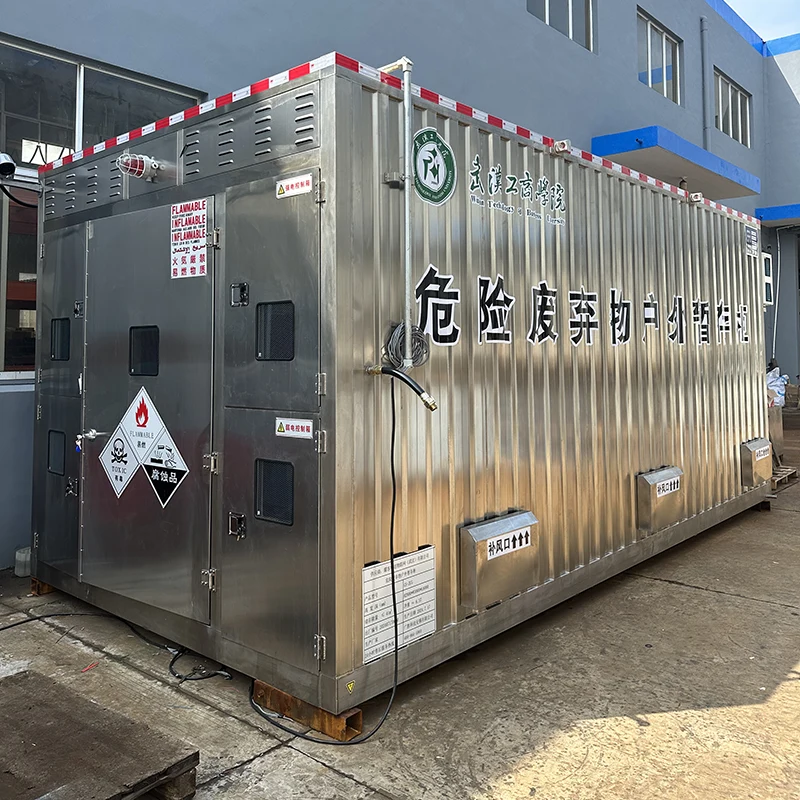

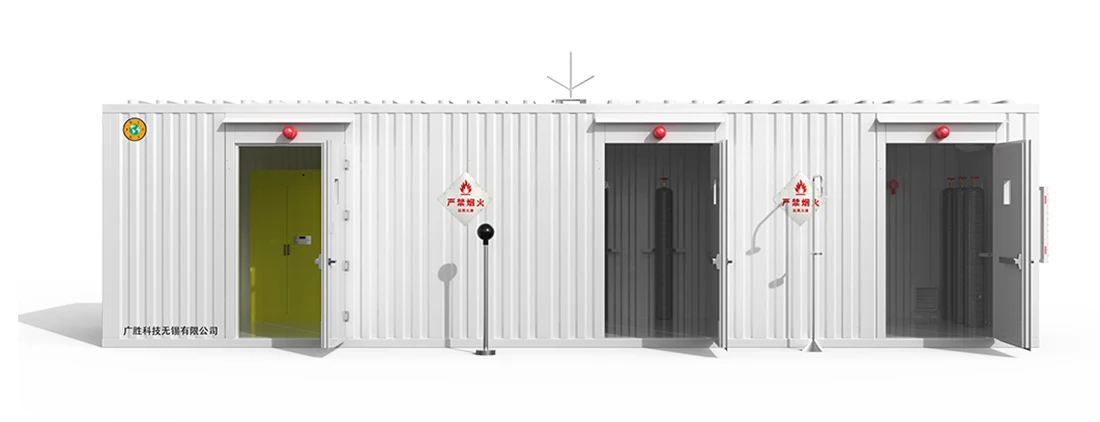

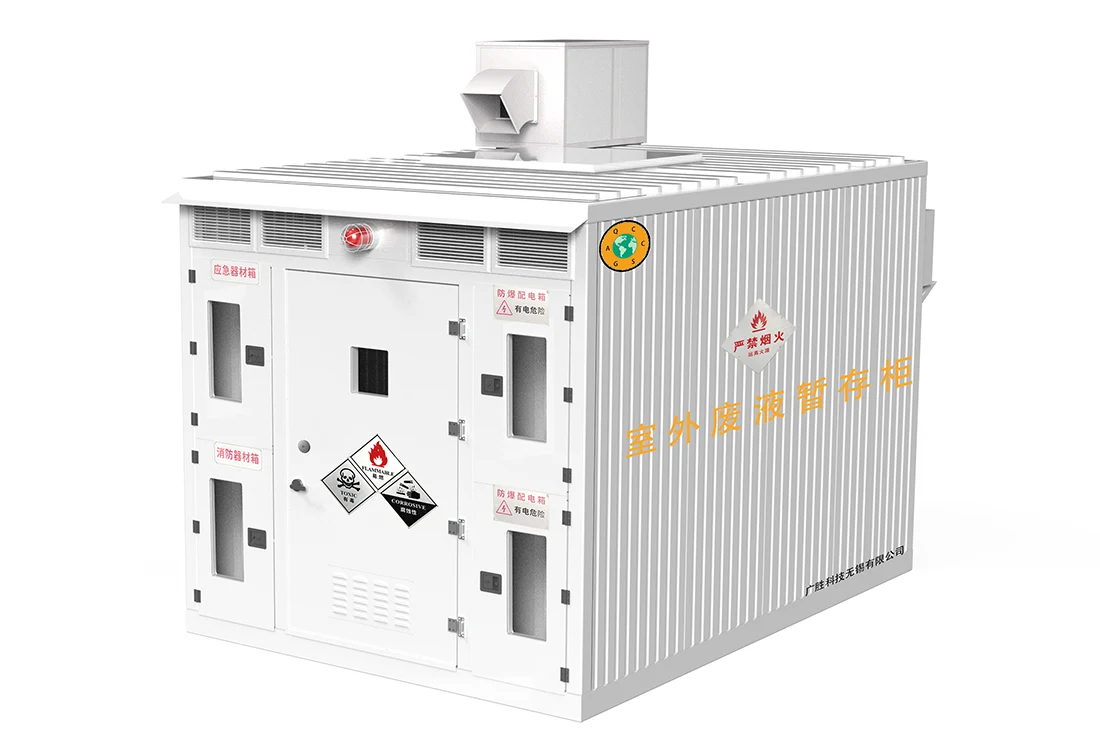

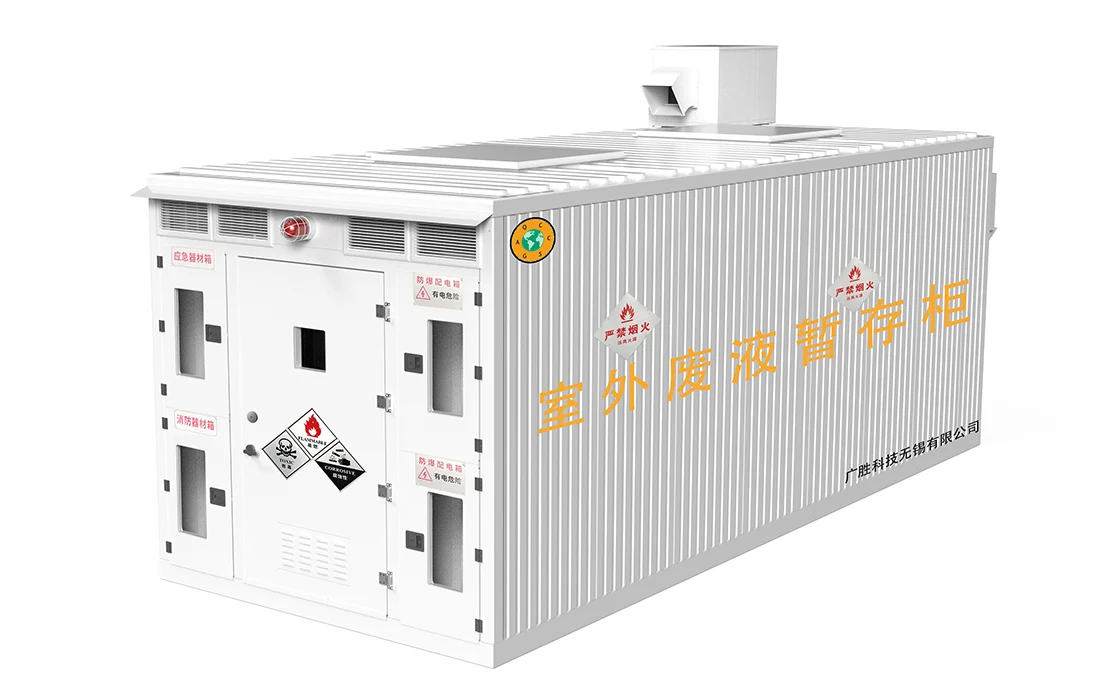

Прохідний вибухозахищений контейнерний склад для небезпечних відходів

Серійний Номер

Структура Ім'я

функція, Опис і конфігурація параметрів

1

Кабінет

В основному виготовляється каркас шафи сталевих пластин Corten A товщиною 2,0 мм. Зовнішня шафа складається із сталевої рами, вертикально рифлені бічні - панелі і торцеві - панелі, а горизонтально і вертикально гофровані верхні панелі, всі з яких пресовані з холодного - сталевий прокат. Вся зовнішня частина шафи покрита анти - антикорозійна фарба, внутрішні стінки покриті антикорозійною фарбою, а також дно обприскують політетрафторетиленом. Весь кабінет має анти- корозійні здібності.
Внутрішня стінка шафи має вогнестійкість та теплоізоляцію класу А матеріалів, з товщиною шару ізоляції ≥80 мм.
На випадок вибуху верх шафи обладнаний вибуховідводом панелей, з 2-ма вибухо-вентиляційними отворами розміром 1,1*1,1м, і напірним - площа рельєфу ≥0,11м²/м³. Розрахована поверхня скидання тиску за стандартом BGV B4. Кришки від вибуху - вентиляційні панелі нещільно встановлені за допомогою фіксованих ланцюгів і автоматично падають назад після зняття тиску. Обладнані вибуховідвідні панелі снігові навіси для запобігання дощу та снігу. Вибух - викидний тиск є 580 МПа.
Дверцята шафи виготовляються з одинарних або композитних матеріалів з такими функціями як вогнестійкий, блискавкозахист, антистатичний, антикорозійний та не - іскріння. Обладнаний внутрішнім протипожежним замком. Коли для відкривання дверей використовується кнопка, вона видає звук 100 децибел звуковий сигнал для підключеного будильника. У разі пожежі та різних надзвичайних ситуацій це гарантує, що велика кількість людей усередині шафи може швидко та благополучно втекти. Двері відкриваються в напрямку евакуації та можуть бути відкриті зсередини.

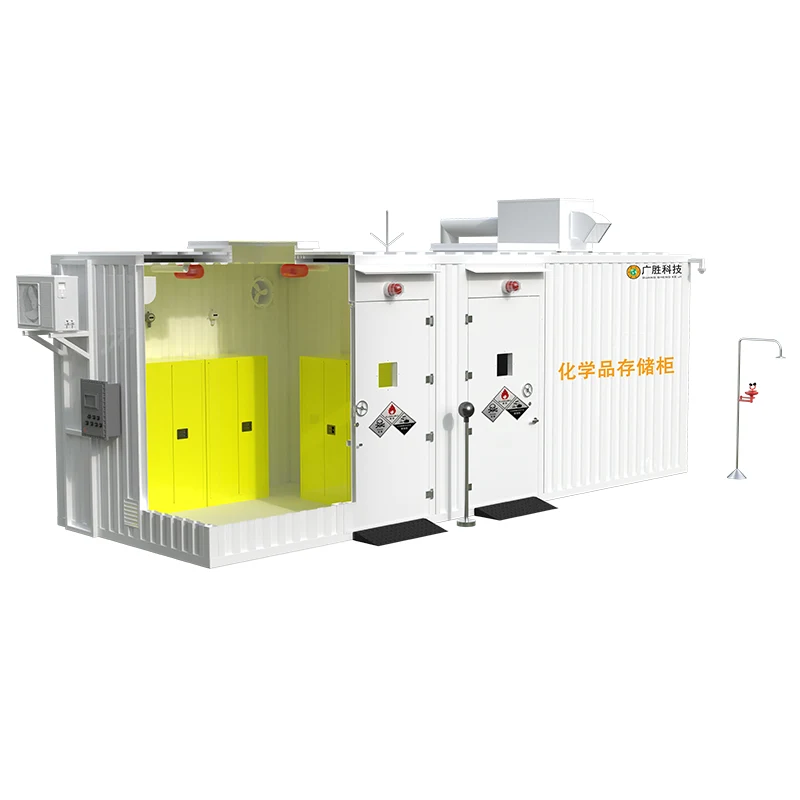

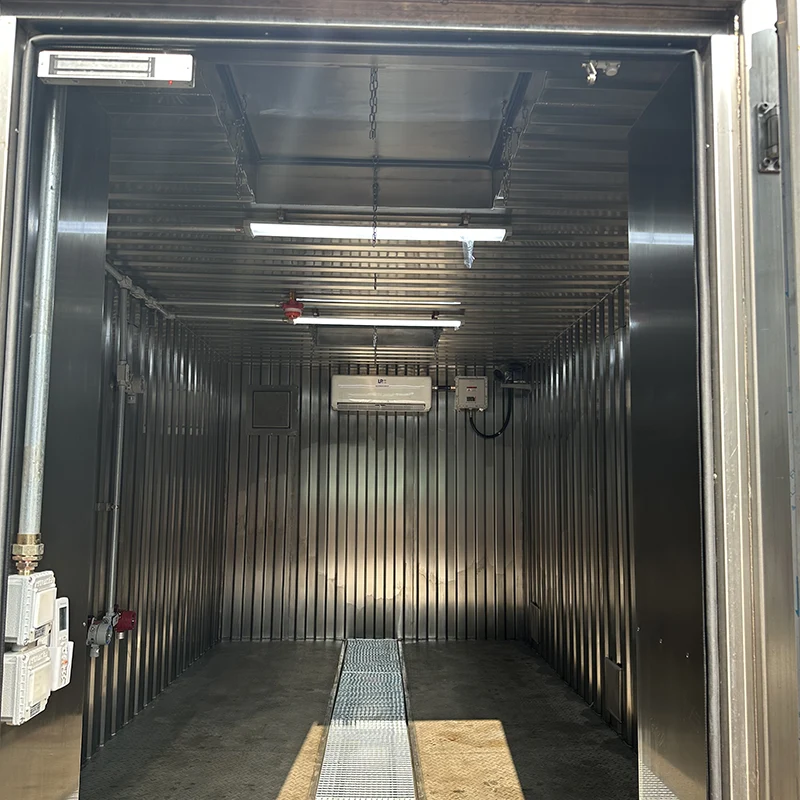

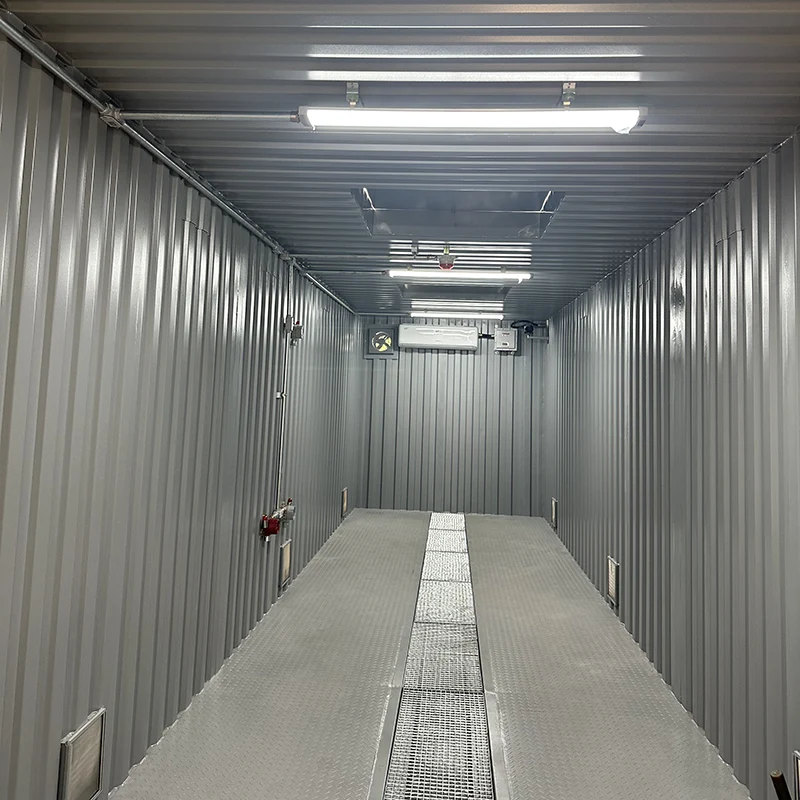

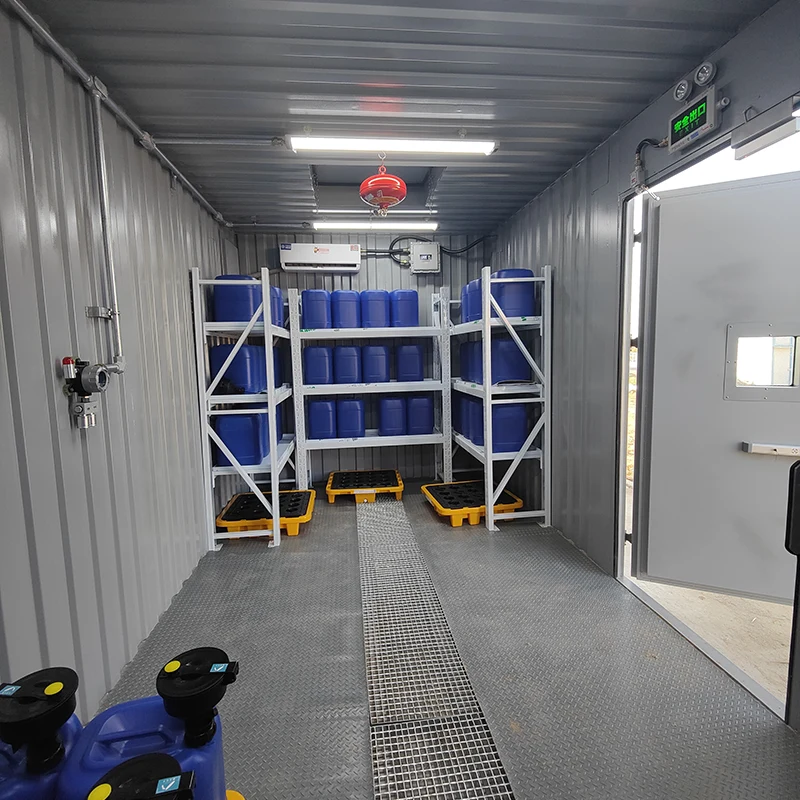

Внутрішню частину кабінету необхідно розділити на зони. Є операційна кімната для операторів, щоб зробити відповідні захисні приготування перед входом у зону зберігання. Розрізняють легкозаймисті та вибухонебезпечні сховища шафи всередині шафи, а місця зберігання розумно розділені відповідно до різних збережених елементів для розділеного зберігання.

2

Інтелектуальна система управління

2.1 Система управління обладнана з 7-дюймовим повнокольоровим екраном, який може відображати статус різних параметри в реальному часі.
2.2 Усім обладнанням централізовано керує мікрокомп’ютерна система. За заданими замовником параметрами комп'ютерна система автоматично і в реальному часі визначає параметри кожного датчика, і контролює такі функції, як контроль доступу, освітлення, раннє попередження та сигналізація, і контроль температури.
2.3 У разі можливої небезпеки система управління активує звуковий сигнал та візуальна сигналізація. Звук будильника вище 85 децибел, забезпечуючи тривалий - дистанційне раннє попередження.

3

Внутрішня система зберігання

Внутрішня система зберігання

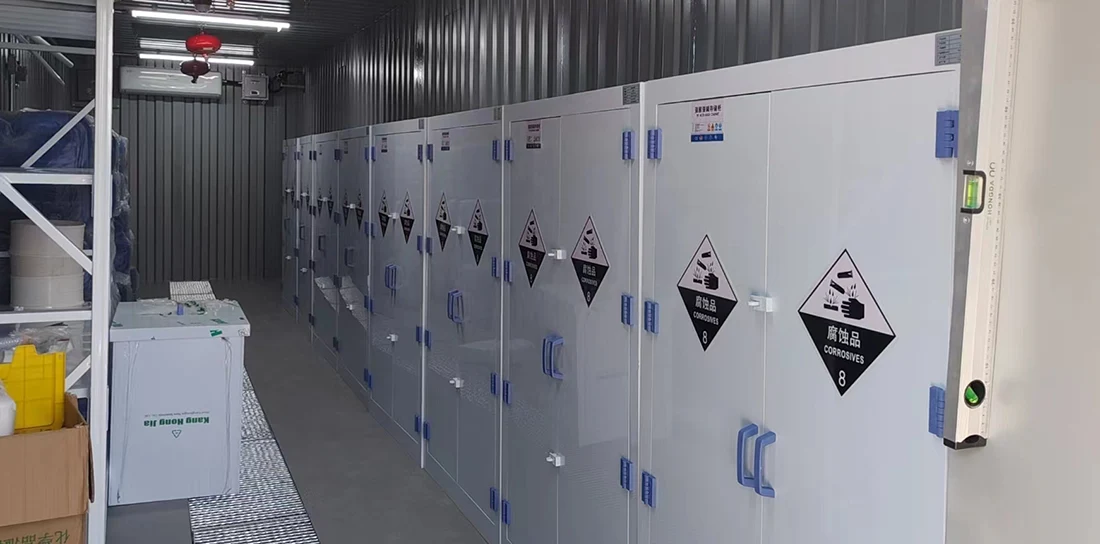

3.1 Займистий і шафа для зберігання вибухонебезпечних речовин: 1 комплект
① Специфікація: H1650W1090D460 мм
3.2 Токсичний та шафа для небезпечного зберігання: 1 комплект
① Специфікація: H1650W1090D460 мм

4

Система вентиляції та витяжки

Система вентиляції та витяжки складається з 4 вентиляційних жалюзі та вентиляційних колекторів.
4.1 Вентиляційні жалюзі встановлюються всередині шафи, а комахи і Всередині жалюзі для забору повітря встановлені сітки для захисту від гризунів.

5

Система очищення вихлопних газів

5.1 Система очищення складається з 1 плазмового очищувача, з’єднувальних колекторів тощо.
5.2 Система очищення відпрацьованих газів повинна бути незалежною від шафи і підключений до шафи через трубопроводи для легкого обслуговування. Це також допомагає зменшити шум, вібрацію та шкоду для персоналу під час роботи.
5.3 Відпрацьовані гази після очищення відповідають «Інтегральним викидам Стандарт забруднювачів повітря (GB16297)».
5.4 Вимоги до плазмового очищувача:
Обсяг повітря для обробки: 5000M³/h; Енергоспоживання: 400 Вт

6

Система контролю температури

Система контролю температури складається з вогнезахисного та теплоізоляційного шару повної внутрішньої стіни та 1 вибухозахищений кондиціонер.
6.1 Накладено вогнезахисний та теплоізоляційний шар товщиною 50 мм класу А. внутрішньої стінки шафи, щоб запобігти перегріву всередині перегрів при попаданні сонячних променів.
6.2 Усередині шафи встановлено вибухозахищений кондиціонер ефективно знижує внутрішню температуру, коли кімнатна температура занадто висока висока.
6.3 Вимоги до вибухозахищеного кондиціонера спліт-типу (віконні блоки суворо заборонені, антивібрація та шумозаглушення потрібні):
Номінальна напруга: 220 В 50 Гц
Номінальний струм для охолодження/обігріву: 10,7/16,5А
Рейтинг водонепроникності: 1P*4
Рівень шуму (в приміщенні/зовні): 40/59 дБ

7

Вибухозахищене джерело живлення система

Вибухозахищене джерело живлення система складається з 1 вибухозахищеної розподільної коробки, 2 вибухозахищених ліхтарі та 1 вибухозахищений аварійний ліхтар.
7.1 Оболонка головної розподільчої коробки керування виготовлена з алюмінієвого сплаву і покритий епоксидною смолою.
7.2 Для внутрішнього освітлення використовуються вибухозахищені люмінесцентні лампи та ін на виході встановлена вибухозахищена аварійка.
7.3 Датчик внутрішньої температури, кондиціонера та горючого газу Усі датчики мають вибухозахищені функції.
7.4 Електропроводка внутрішньої схеми встановлена відповідно до вибухозахищеності вимоги.

8

Система відновлення хімічних витоків

8.1 Інтегрована система витоків всередину шафи може вмістити 15% від загального обсягу.

9

Боротьба з пожежами та гасіння система

9.1 Два комплекти автоматичного вогню - пристрої пожежогасіння встановлені зверху всередині шафи. Коли температура пожежі підвищується, сухий порошок у вогні - гасіння пристрій викидається з сопла під дією азоту для вогню - бойові дії. Вогнегасний пристрій має характеристики швидкого швидкість пожежогасіння та безпечне використання.
9.2 Всередині встановлено чотири ручні вогнегасники вагою 2 кг шафа, яку можна вручну кинути для гасіння пожежі в ан надзвичайна ситуація.

10

Засоби індивідуального захисту

10.1 Вбудований персональний Ящик захисного спорядження оснащений 2 комплектами спеціального захисту одягу, 2 комплекти спеціальних захисних масок, 2 пари захисних рукавичок, 2 шт. пари захисних окулярів та інших засобів індивідуального захисту.
10.2 Він також включає 1 набір прокладок для адсорбції витоків, 10 шт адсорбційна вата та 2 комплекти інших адсорбційних матеріалів.

11

Пристрій електростатичного захисту

11.1 Електростатика тіла людини Випускна колонка встановлюється на дверцятах шафи, яка підключається до основної корпус шафи. Персонал може торкнутися його перед входом, щоб розрядити статичний заряд на своїх тілах, щоб запобігти електростатичним небезпекам.
11.2 На магістралі встановлено незалежний захист від блискавки та перенапруг точку доступу джерела живлення, щоб запобігти небезпеці електростатичної електрики.
11.3 Електростатична система розчеплення складається з трьох 2500505 мм кутники, вставлені безпосередньо в землю, щоб переконатися, що шафа статична електрика менше 4 Ом.

12

Система відеоспостереження

12.1 Один вибухозахищене відео камера спостереження встановлена всередині шафи, з надвисоким - роздільна здатність 960P і функція нічного інфрачервоного моніторингу.
12.2 Одна периферійна камера спостереження надвисокої чіткості 960p встановлений зовні.
12.3 Мережевий порт RJ45 зарезервований для підключення до основної мережі школи система моніторингу.
12.4 Система відеоспостереження має функцію зберігання та пам'яті, яка може записувати дані моніторингу більше ніж за один місяць і їх можна переглядати на мобільні телефони та комп'ютери в будь-який час.

13

Система віддаленого моніторингу

13.1 По одному набору вологості індикаторний пристрій, датчик температури та горючий газ датчики моніторингу встановлені всередині шафи з увімкненим світлодіодом - функція відображення даних сайту для моніторингу внутрішнього середовища кабінет.
13.2 Кожен сенсорний пристрій може контролювати внутрішню частину шафи в реальному часі 24 години на добу. При досягненні показниками встановлених безпечних значень контроль система інтелектуально виконає різноманітні заходи з утилізації та сигналізує.
13.3 При досягненні показниками параметрів заданих значень проводиться моніторинг система надішле текстове повідомлення для сповіщення та нагадування клієнту.

14

Екстрена втеча

14.1 Двері аварійного евакуації, які можна відкрити зсередини, встановлено в задній частині шафи. Надзвичайна ситуація над аварійкою встановлено освітлювальну лампу та покажчик безпечного виходу двері евакуації для полегшення евакуації персоналу в надзвичайних ситуаціях.

15

Екстрене промивання очей і душ

15.1 Висота душа становить 2100 мм ± 20 мм, а висота промивання очей становить 1030 мм ± 20 мм.
15.2 Для промивання очей і душа використовується комбінована структура з нержавіючої сталі SU304, який може витримувати тиск води > 5 кг/см².
15.3 Він встановлений з одного боку поза дверима шафи і доступний для доступу протягом 5 секунд у разі надзвичайної ситуації.

Модель продукту

Параметри продукту

GS-ZCG01

Розміри (м): L4W3H2.8

Напруга (V): 380

Всього Потужність (кВт): 6

внутрішній Об'єм (м³): 25

Загальна маса (Т): 5,5

Об'єм повітря (м³/год): 3864-7728

фільтрація Продуктивність (м³/год): 1704

Шум (дБ): ≤70

Твердий і Ємність для зберігання рідини (T): Ємність для зберігання рідини становить 2,88; Тверде зберігання місткість 3,6

GS-ZCG02

Розміри (м): Д6Ш3В2,8

Напруга (V): 380

Всього Потужність (кВт): 6

внутрішній Об'єм (м³): 30

Загальна маса (Т): 6,5

Об'єм повітря (м³/год): 3864 - 7728

фільтрація Продуктивність (м³/год): 1704

Шум (дБ): ≤70

Твердий і Місткість для зберігання рідини (Т): Ємність для зберігання рідини становить 4,08, твердий Ємність зберігання 5.

GS-ZCG03

Розміри (м): L9W3H2.8

Напруга (V): 380

Всього Потужність (кВт): 6

внутрішній Об'єм (м³): 30

Загальна маса (Т): 9,5

Об'єм повітря (м³/год): 3864 - 7728

фільтрація Продуктивність (м³/год): 1704

Шум (дБ): ≤70

Твердий і Місткість для зберігання рідини (Т): Ємність для зберігання рідини становить 6,58, твердий ємність 8,4.

GS-ZCG04

Розміри (м): L12W3H2.8

Напруга (В): 380

Всього Потужність (кВт): 6

внутрішній Об'єм (м³): 60

Загальна маса (Т): 10,5

Об'єм повітря (м³/год): 3864 - 7728

фільтрація Продуктивність (м³/год): 1704

Шум (дБ): ≤70

Твердий і Ємність для зберігання рідини (T): Ємність для зберігання рідини становить 7,92, а ємність твердого накопичувача становить 10,5.
